テラヘルツ分光・イメージング解析プラットフォーム

• 最高1msecまでの超高速テラヘルツ光サンプリング測定機能を搭載
• ファイバ型テラヘルツ発生・検出モジュールにより、光学系の自由な配置が可能

特長

• 1msec/スキャンの超高速テラヘルツ光サンプリング測定機能（TAS7500TS）
• テラヘルツ発生・検出モジュール、光学系を自由に配置可能
• テラヘルツ光学系の光路長は最大4mまで対応可能
• テラヘルツ発生・検出モジュールを2チャンネル同時搭載可能（オプション）
• 低域と標準および広帯域用の3種のテラヘルツ発生モジュールを用意

分野 ＼ 製品
学術研究	基礎研究 – 物理、化学、医学、生理学	○	○	○	○
素材	– 5G・6G向け電子材料、絶縁体 – 電波吸収体	○	○	–	–
化学	– 液晶 – ポリマー、ゴム – ガラス、他	○	–	○	○
食品	– 飲料、酒類、調味料	○	–	○	○
製薬	錠剤、固体医薬品、原薬 – 結晶、水和物 – 密度、硬度、引張強度 バイオ医薬	○	○	○	○

テラヘルツ光サンプリング解析システム TAS7500TS

高精度・高速解析のハイエンド・システム

• テラヘルツ波の発生検出用の2台のファイバレーザおよびデータ収集ブロックから構成したテラヘルツ解析システムです。機械式光遅延器サンプラを要さず、ファイバレーザの発振周波数制御に独自の位相変調方式を採用した光サンプリング方式により、最高1msec/スキャンの高速なテラヘルツ分光測定を実現しました。
• テラヘルツ発生・検出用1550nm帯フェムト秒パルスレーザ出力およびバイアス出力、信号入力を各1系統(オプションで最大2系統)有しています。
• レーザ出力ポートに、別売のテラヘルツ発生モジュールおよび検出モジュールを接続するだけで簡単に分光測定システムとして動作します。
• リモートプログラミング対応機能により、計測器や自動ステージ等と連動した測定が可能です。
  （オプション：Ethernet remote control）

主な仕様

システム構成

発振周波数同期型ファイバレーザ2台（THz発生用，THz検出用）、レーザ同期制御部、データ収集部、解析PC

レーザ

中心波長	1550 nm
出力パワー	≥20mW (*1) （オプションにより最大50mW以上）
パルス幅	≤50fs (*1) （光ファイバ：1.5m 接続時）
繰り返し周波数	50MHz
光出力ポート数	THz発生用：1ポート、THz検出用：1ポート （オプションにより最大2ポートまで対応）

測定性能

一般仕様

	解析ユニット	測定ユニット
外形寸法	430(W) × 540(D) × 330(H) mm	430(W) × 240(D) × 220(H) mm
質量	30kg 以下	14kg 以下

基本構成

• 光伝導アンテナとSi超半球レンズを一体化した、光ファイバ入力型で取り扱い簡易な小型テラヘルツ発生モジュールです。
• 内蔵バイアス回路に搭載したON電流モニタとサーミスタの使用により環境温度の変化に対して安定した出力強度を得ることができます。

用途

• Time Domain Spectroscopy (TDS) 用テラヘルツ発生器　など

• 非線形結晶LiNbO₃導波路を用いた、チェレンコフ型のテラヘルツ光源モジュールです。
• 内蔵バイアス回路に搭載したON電流モニタとサーミスタにより、環境温度の変化に対して安定した出力強度を得ることができます。

用途

• Time Domain Spectroscopy (TDS)用広帯域テラヘルツ発生器
• 差周波テラヘルツ波発生
• テラヘルツ波帯周波数コム発生　など

• 光伝導アンテナとSi超半球レンズを一体化した、光ファイバ入力型で取り扱い簡易な小型テラヘルツ検出モジュールです。
• 1550nm帯の光パルスを入力することでテラヘルツ波を検出します。
• 周波数帯域幅500kHzのTIA（電流-電圧変換）回路を内蔵、外付け回路なしで測定可能です。

用途

• Time Domain Spectroscopy (TDS)用　テラヘルツ検出器　など

主な仕様

テラヘルツ発生モジュール TAS1110/1120/1130

(*) 検出器 TAS1230 にて、周波数分解能7.6GHzで測定の場合

項目	仕様
	TAS1110（標準仕様）	TAS1120（低域仕様）	TAS1130（広帯域仕様）
方式	光伝導アンテナ		LiNbO3導波路チェレンコフ

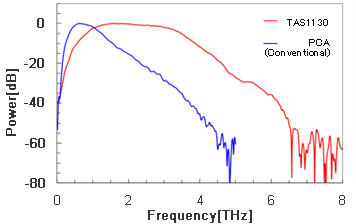

SNR=1領域 (*)	0.1 to 4THz	0.03 to 2THz	0.5 to 7THz
入力光ファイバ・コネクタ	φ3mm 1550nm 偏波保持型光ファイバ（長さ：1.5m）
寸法（ファイバピグテールを除く）	55mm × 20mm × 20mm 以下		43mm × 24mm × 21mm 以下

テラヘルツ検出モジュール TAS1230

(*) 各周波数におけるパワーレベルには個体差があります。

項目	仕様
方式	光伝導アンテナ
ダイナミックレンジ （ピークレベル）(*)	≥70dB （発生器：TAS1110, TAS1130）、≥60dB（発生器：TAS1120）（分解能：7.6GHz）
TIA感度	9.7 × 106 V/A
TIA周波数帯域（-3dB帯域）	500kHz
入力光ファイバ・コネクタ	φ3mm 1550nm 偏波保持型光ファイバ（長さ：1.5m）
寸法（ファイバピグテールを除く）	55mm × 20mm × 20mm 以下

テラヘルツ光サンプリング解析システム TAS7400TS

優れた測定精度と手頃な価格の汎用型システム

• テラヘルツ波の発生検出用の2台のファイバレーザおよびデータ収集ブロックから構成したテラヘルツ解析システムです。当社のハイエンド製品 「TAS7500TS」 をベースに機能の絞り込みを行い、優れた測定性能をそのままにお求めやすい価格を実現しました。
• テラヘルツ発生・検出用1550nm帯フェムト秒パルスレーザ出力およびバイアス出力、信号入力を各1系統(オプションで最大2系統)有しています。
• レーザ出力ポートに、別売のテラヘルツ発生モジュールおよび検出モジュールを接続するだけで簡単に分光測定システムとして動作します。
• リモートプログラミング対応機能により、計測器や自動ステージ等と連動した測定が可能です。
  （オプション：Ethernet remote control）

主な仕様

システム構成

発振周波数同期型ファイバレーザ2台（THz発生用，THz検出用）、レーザ同期制御部、データ収集部、解析PC

レーザ

中心波長	1550 nm
出力パワー	≥20mW (*1) （オプションにより最大50mW以上）
パルス幅	≤50fs (*1) （光ファイバ：1.5m 接続時）
繰り返し周波数	50MHz
光出力ポート数	THz発生用：1ポート、THz検出用：1ポート （オプションにより最大2ポートまで対応）

測定性能

一般仕様

	解析ユニット	測定ユニット
外形寸法	430(W) × 540(D) × 330(H) mm	430(W) × 240(D) × 220(H) mm
質量	30kg 以下	14kg 以下

基本構成

• 光伝導アンテナとSi超半球レンズを一体化した、光ファイバ入力型で取り扱い簡易な小型テラヘルツ発生モジュールです。
• 内蔵バイアス回路に搭載したON電流モニタとサーミスタの使用により環境温度の変化に対して安定した出力強度を得ることができます。

用途

• Time Domain Spectroscopy (TDS) 用テラヘルツ発生器　など

• 非線形結晶LiNbO₃導波路を用いた、チェレンコフ型のテラヘルツ光源モジュールです。
• 内蔵バイアス回路に搭載したON電流モニタとサーミスタにより、環境温度の変化に対して安定した出力強度を得ることができます。

用途

• Time Domain Spectroscopy (TDS)用広帯域テラヘルツ発生器
• 差周波テラヘルツ波発生
• テラヘルツ波帯周波数コム発生　など

• 光伝導アンテナとSi超半球レンズを一体化した、光ファイバ入力型で取り扱い簡易な小型テラヘルツ検出モジュールです。
• 1550nm帯の光パルスを入力することでテラヘルツ波を検出します。
• 周波数帯域幅500kHzのTIA（電流-電圧変換）回路を内蔵、外付け回路なしで測定可能です。

用途

• Time Domain Spectroscopy (TDS)用　テラヘルツ検出器　など

主な仕様

テラヘルツ発生モジュール TAS1110/1120/1130

(*) 検出器 TAS1230 にて、周波数分解能7.6GHzで測定の場合

項目	仕様
	TAS1110（標準仕様）	TAS1120（低域仕様）	TAS1130（広帯域仕様）
方式	光伝導アンテナ		LiNbO3導波路チェレンコフ
SNR=1領域 (*)	0.1 to 4THz	0.03 to 2THz	0.5 to 7THz
入力光ファイバ・コネクタ	φ3mm 1550nm 偏波保持型光ファイバ（長さ：1.5m）
寸法（ファイバピグテールを除く）	55mm × 20mm × 20mm 以下		43mm × 24mm × 21mm 以下

テラヘルツ検出モジュール TAS1230

(*) 各周波数におけるパワーレベルには個体差があります。

項目	仕様
方式	光伝導アンテナ
ダイナミックレンジ （ピークレベル）(*)	≥60dB （発生器：TAS1110, TAS1130）、≥50dB（発生器：TAS1120）（分解能：7.6GHz）
TIA感度	9.7 × 106 V/A
TIA周波数帯域（-3dB帯域）	500kHz
入力光ファイバ・コネクタ	φ3mm 1550nm 偏波保持型光ファイバ（長さ：1.5m）
寸法（ファイバピグテールを除く）	55mm × 20mm × 20mm 以下

Beyond5G/6Gの次世代通信技術、ADAS（先進運転支援システム）に用いられるミリ波レーダー技術に欠かせない電波吸収体、プリント基板材料、ポリマー材料などの高周波特性評価に適したテラヘルツ光サンプリング解析システムです。ミリ波やさらなる高周波領域での各種材料の伝達特性 (透過率、反射率) や、複素誘電率などの特性評価において、幅広い研究開発にご利用いただけます。

システム構成例（30GHz～2THz）

主な仕様

システム構成

発振周波数同期型ファイバレーザ2台（THz発生用，THz検出用）、レーザ同期制御部、データ収集部、解析PC

レーザ

(*1) 温度範囲：23°C±5°C

中心波長	1550 nm
出力パワー	≥20mW (*1) （オプションにより最大50mW以上）
パルス幅	≤50fs (*1) （光ファイバ：1.5m 接続時）
繰り返し周波数	50MHz
光出力ポート数	THz発生用：1ポート、THz検出用ポート （オプションにより最大2ポートまで対応）

測定性能

TAS7400TS＋高周波数分解能オプション PYSI74-10MNIS

(*2) 高周波数分解能オプション搭載時

周波数分解能	380MHz(*2)、1.9GHz、7.6GHz
スループット	40ms/scan(*2)、200ms/scan
周波数確度	±10GHz（周波数：1.41THz）
測定項目	透過率、反射率、位相、複素誘電率、誘電正接 (tanδ)(*2)

• 光伝導アンテナとSi超半球レンズを一体化した、光ファイバ入力型で取り扱い簡易な小型テラヘルツ発生モジュールです。
• 内蔵バイアス回路に搭載したON電流モニタとサーミスタの使用により環境温度の変化に対して安定した出力強度を得ることができます。

• 光伝導アンテナとSi超半球レンズを一体化した、光ファイバ入力型で取り扱い簡易な小型テラヘルツ検出モジュールです。
• 1550nm帯の光パルスを入力することでテラヘルツ波を検出します。
• 周波数帯域幅500kHzのTIA（電流-電圧変換）回路を内蔵、外付け回路なしで測定可能です。
• TAS1120 テラヘルツ発生モジュール (0.03～2THz) と組み合わせて使用します。

主な仕様

テラヘルツ発生モジュール TAS1120（低域仕様）

(*) 検出器 TAS1220 にて、周波数分解能7.6GHzで測定の場合

方式	光伝導アンテナ
SNR=1領域 (*)	0.03 to 2THz
入力光ファイバ・コネクタ	φ3mm 1550nm 偏波保持型光ファイバ（長さ：1.5m）
寸法（ファイバピグテールを除く）	55mm × 20mm × 20mm 以下

テラヘルツ検出モジュール TAS1220

方式	光伝導アンテナ
ダイナミックレンジ （ピークレベル）	≥50dB（発生器：TAS1120）（分解能7.6GHz）
TIA感度	9.7 × 106 V/A
TIA周波数帯域（-3dB帯域）	500kHz
入力光ファイバ・コネクタ	φ3mm 1550nm 偏波保持型光ファイバ（長さ：1.5m）
寸法（ファイバピグテールを除く）	55mm × 20mm × 20mm 以下

※ 製品仕様および外観等は、予告なしに変更することがありますのでご了承ください。

分光測定（透過・反射・ATR測定）や2D分光・イメージング（マッピング）測定を実現する TAS7500TS／TAS7400TS 専用光学セット

分光測定光学セット 仕様

※1）分光測定用のNA変換光学系（SHT-210101）が必要になります。

※2）測定するための光学系は、お客様でご用意いただきます。

※3）アクリル製のカバーが提供可能です。詳細な仕様は別途ご相談ください。

※4）高さは最大値です。搭載の測定モジュール等で異なる場合があります。

型式	SHT-710068		SHT-710193	SHT-710157
周波数帯	2 THz	4 THz	7 THz	2 THz	4 THz	7 THz
発生モジュール	TAS1120	TAS1110	TAS1130※1	TAS1120	TAS1110	TAS1130※1
検出モジュール	TAS1220	TAS1230	TAS1230	TAS1220	TAS1230
搭載可能測定モジュール	透過・反射	透過・反射・ATR	透過・反射・ATR	–※2
ドライエアパージカバー	不要		不要	必要※3
サイズ（W×D×H：mm）※4	450 × 220 × 290		450 × 264 × 312	870 × 490 × 220

1) SHT-710068：テラヘルツ分光測定ベース　～4THz（2THz）用途

2) SHT-710193：テラヘルツ分光測定ベース　～7THz用途

• テラヘルツ分光システムTAS7500SL/SP/SU用の各種分光測定モジュールが利用できる光学セットです。
• 煩雑な光学調整が不要で簡便に測定ができます。
• コンパクトな分光モジュールで、水蒸気除去のためのドライエアパージに時間を要しません。
• 透過モジュールではオプション（TAS1020/TAS1030）装着により温度制御測定も可能です。

分光測定モジュール

3) SHT-710157：分光測定用ステージ（汎用タイプ）

• お客様自身で光学配置を構築いただく光学セットです。
• 広い試料・治具配置エリアを確保しており、クライオスタット等を用いた測定も可能です。
• 発生光学部と検出光学部はスライド式で移動でき、用途に応じて光学配置を透過系や反射系等任意に組み換えが可能です。
